精密行星減速機空心孔輸出特點：
輸出采用空心軸樣式，隱于機體內，有效縮短軸向長度，有多種連接方式。

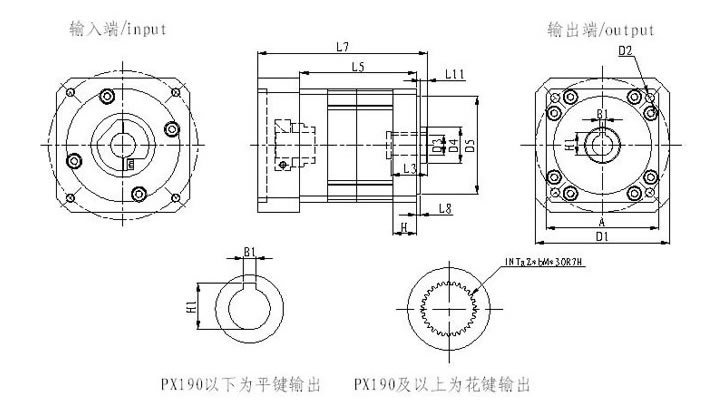

空心孔行星減速機尺寸：
| |
型號 |
|
PL120 |
PL160 |
PX115 |
PX142 |
| |
級 |
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
| A |
輸出法蘭邊長 |
□ |
φ115 |
φ160 |
110 |
142 |
| D1 |
安裝孔分布圓 |
φ |
100 |
145 |
130 |
165 |
| D2 |
安裝螺孔 |
4- |
M10×16 |
M12×20 |
φ8.5 |
φ11 |
| D3 |
輸出孔徑 |
F7 |
20 |
35 |
20 |
35 |
| D4 |
輸出軸肩 |
|
35 |
55 |
35 |
55 |
| D5 |
定位凸臺直徑 |
h7 |
80 |
130 |
95 |
130 |
| L3 |
孔深 |
|
38 |
60 |
35 |
60 |
| L5 |
減速機軀體長 |
|
99.5 |
126.5 |
154 |
173.5 |
223 |
263.5 |
85.5 |
113 |
140.5 |
173.5 |
223 |
263.5 |
| L7 |
減速機總長 |
|
143.5 |
170.5 |
198 |
205.5 |
255 |
295.5 |
137.5 |
165 |
192.5 |
205.5 |
255 |
295.5 |
| L8 |
定位凸臺厚度 |
|
4 |
5 |
4 |
5 |
| L11 |
外露軸肩長度 |
|
1 |
2 |
7 |
2 |
| B1 |
鍵寬 |
|
6 |
10 |
6 |
10 |
| H1 |
鍵高 |
|
22.8 |
38.3 |
22.8 |
38.3 |
| H |
輸出法蘭厚度 |
|
- - - - |
- - - - |
22.5 |
15 |
| |
花鍵 |
|
- - - - |
- - - - |
- - - - |
- - - - |
| |
型號 |
|
PX190 |
PX240 |
PX285 |
PX330 |
PX400 |
| |
級 |
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
| A |
輸出法蘭
邊長 |
□ |
190 |
240 |
285 |
330 |
400 |
| D1 |
安裝孔
分布圓 |
φ |
215 |
265 |
315 |
370 |
425 |
| D2 |
安裝螺孔 |
4- |
φ13.5 |
φ18 |
φ18 |
φ22 |
φ22 |
| D3 |
輸出孔徑 |
F7 |
- - - - |
- - - - |
- - - - |
- - - - |
- - - - |
| D4 |
輸出軸肩 |
|
60 |
75 |
85 |
90 |
100 |
| D5 |
定位凸臺
直徑 |
h7 |
160 |
225 |
250 |
290 |
350 |
| L3 |
孔深 |
|
60 |
60 |
65 |
70 |
80 |
| L5 |
減速機
軀體長 |
|
186 |
234 |
270.5 |
185.5 |
255.5 |
303.5 |
211 |
277 |
350 |
241 |
330 |
427 |
287 |
393 |
498 |
| L7 |
減速機總長 |
|
253 |
301 |
337.5 |
276.5 |
325.5 |
373.5 |
324 |
368 |
438 |
384 |
446 |
540 |
462 |
538 |
643 |
| L8 |
定位凸臺
厚度 |
|
8 |
8 |
8 |
8 |
10 |
| L11 |
外露軸肩
長度 |
|
2 |
5 |
5 |
5 |
5 |
| B1 |
鍵寬 |
|
- - - - |
- - - - |
- - - - |
- - - - |
- - - - |
| H1 |
鍵高 |
|
- - - - |
- - - - |
- - - - |
- - - - |
- - - - |
| H |
輸出法蘭
厚度 |
|
26 |
25 |
25 |
25 |
35 |
|
花鍵 |
|
INT20z*2m*30r*7H |
INT25z*2m*30r*7H |
INT20z*3m*30r*7H |
INT25z*3m*30r*7H |
INT20z*4m*30r*7H |
注：電機軸長不同，L10的尺寸會有所變化，適配器將不同。
說明：空心孔輸出時，與減速機D3配合的軸徑將與原標準減速機軸徑要小，幫扭矩可根據與D3配合軸徑來計算，其余參數均可參照PX標準系列。
