產品參數

諾廣減速機 > 精密行星減速機

PL行星減速機

PL行星減速機特點：
圓柱形外殼,體積小,結構緊湊,輸出端面連接,安裝簡便.

PL 行星減速機技術參數：

型號		PL40	PL60	PL90	PL120	PL160	速比	級數
額定輸出扭矩	Nm	25	66	158	337	950	3	1
		27.5	71.5	172.5	360	1030	4
		23	53	124	300	850	5
		10	26	67	150	510	8
		- -	- -	- -	150	510	10
		25	66	158	337	950	9	2
		25	66	158	337	950	12
		25	66	158	337	950	15
		27.5	71.5	172.5	360	1030	16
		27.5	71.5	172.5	360	1030	20
		23	53	124	300	850	25
		27.5	71.5	172.5	360	1030	32
		23	53	124	300	850	40
		10	26	67	150	510	64
		25	66	158	337	950	60	3
		27.5	71.5	172.5	360	1030	80
		27.5	71.5	172.5	360	1030	100
		25	66	158	337	950	120
		27.5	71.5	172.5	360	1030	160
		23	53	124	300	850	200
		27.5	71.5	172.5	360	1030	256
		23	53	124	300	850	320
		10	26	67	150	510	512
故障停止扭矩			T_2Not=2T_2N

型號		PL40	PL60	PL90	PL120	PL160	級數
最大徑向力Fr_max.for10.000h	N	185	280	490	1250	3500
最大軸向力Fa_max.for10.000h	N	280	480	800	1900	5200
滿載效率	%	96					1
		94					2
		90					3
平均壽命	h	20000
重量	Kg	0.35	0.90	2.10	6.00	19.00	1
		0.45	1.10	2.60	7.80	24.00	2
		0.55	1.30	3.10	9.50	29.00	3

型號		PL40	PL60	PL90	PL120	PL160	速比
轉動慣量	kgcm²	0.031	0.135	0.77	2.63	12.14	3
		0.022	0.093	0.52	1.79	7.78	4
		0.019	0.078	0.45	1.53	6.07	5
		0.017	0.065	0.39	1.32	4.63	8
		--	--	--	2.62	12.37	10
		0.03	0.131	0.74	2.62	12.15	9
		0.029	0.127	0.72	2.56	12.37	12
		0.023	0.077	0.71	2.53	12.35	15
		0.022	0.088	0.5	1.75	7.47	16
		0.019	0.075	0.44	1.5	6.65	20
		0.019	0.075	0.44	1.49	5.81	25
		0.017	0.064	0.39	1.3	6.36	32
		0.016	0.064	0.39	1.63	5.28	40
		0.016	0.064	0.39	1.3	4.5	64
		0.029	0.076	0.51	2.57	7.5	60
		0.019	0.075	0.5	1.5	7.5	80
		0.019	0.075	0.44	1.49	7.4	100
		0.029	0.064	0.7	2.5	7.3	120
		0.016	0.064	0.39	1.3	6.5	160
		0.016	0.064	0.39	1.3	6.2	200
		0.016	0.064	0.39	1.3	5.7	256
		0.016	0.064	0.39	1.3	5.4	320
		0.016	0.064	0.39	1.3	5.2	512

回程間隙		arcmin(分)	PL40	PL60	PL90	PL120	PL160	級數
	精密		<5	<3	<3	<3	<5	1
	標準		<10	<8	<8	<8	<10	1
	精密		<8	<5	<5	<5	<8	2
	標準		<12	<10	<10	<10	<12	2
	精密		<10	<8	<8	<8	<10	3
	標準		<15	<12	<12	<12	<15	3

		PL40	PL60	PL90	PL120	PL160
抗扭剛性	Nm/arcmin	0.7	1.8	4.4	9.2	26.7
噪音	dB(A)	55	58	60	65	70
最大輸入速度	min^-1	10000	8000	6000	6000	6000
額定輸入速度	min^-1	4500	4000	4000	3500	3000

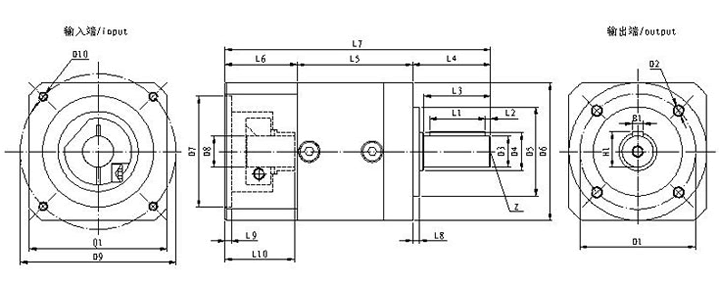

PL 行星減速機標準尺寸：

　型號　 PL40 PL60 PL90 PL120¹ PL160²

　級數　 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

D1 安裝孔分布圓　 34 52 70 100 145

D2 安裝螺孔 4× M4×6 M5×8 M6×10 M10×16 M12×20

D3 輸出軸徑 h6 10 14 20 25 40

D4 輸出軸肩　 12 17 25 35 55

D5 定位凸臺直徑 h7 26 40 60 80 130

D6 外殼直徑　 40 60 80 115 160

D7 定位圓直徑 H7 30 50 70 110 114.3

D8 電機軸徑 F7 8 14 19 22 35

D9 電機安裝孔分布圓 46 70 90 145 200

D10 安裝螺孔　 M4×10 M5×12 M6×15 M8×20 M12×25

Q1 輸入法蘭 □ 40 60 80 120 175

L1 鍵長　 15 25 30 40 65

L2 鍵到軸端距離　 4 2.5 3 5 7.5

L3 軸長 23 30 36 50 80

L4 軸長 26 35 40 55 87

L5 軀體長　 38 50.7 63.2 46 60.5 74 60 78.5 96 99.5 126.5 154 173.5 223 263.5

L6 法蘭厚度　 24.3 32 44 39 25

L7 總長　 88.3 101 113.5 114 127.5 141 144 162.5 180 193.5 220.5 248 285.5 335 375.5

L8 定位凸臺厚度　 2 3 3 4 5

L9 電機定位深度　 3.5 6.5 6.5 6.5 3.5

L10 電機軸長　 25 30 40 55 79

B1 鍵寬　 3 5 6 8 12

H1 鍵高　 11.2 16 22.5 28 43

Z 定位孔　 M3×9 M5×12 M6×16 M10×22 M12×25

電機不同,L10的尺寸會有所變化,適配器將不同.
角標 1）i=10時，D6=φ120；角標 2）i=10時，L5=178，L7=290。
