產品參數

諾廣減速機 > 精密行星減速機

PX行星減速機

PX行星減速機特點：
方形外殼，法蘭連接，結構更緊湊，大跨距軸承設計，確保最大的抗扭剛性和輸出承載能力。

PX行星減速機技術參數：

型號 PX40 PX60 PX90 PX115 PX142 減速比級

額定輸出扭矩 Nm 25 66 158 337 950 3 1

27.5 71.5 172.5 360 1030 4

23 53 124 300 850 5

10 26 67 150 510 8

- - - - - - 150 510 10

25 66 158 337 950 9 2

25 66 158 337 950 12

25 66 158 337 950 15

27.5 71.5 172.5 360 1030 16

27.5 71.5 172.5 360 1030 20

23 53 124 300 850 25

27.5 71.5 172.5 360 1030 32

23 53 124 300 850 40

10 26 67 150 510 64

25 66 158 337 950 60 3

27.5 71.5 172.5 360 1030 80

27.5 71.5 172.5 360 1030 100

25 66 158 337 950 120

27.5 71.5 172.5 360 1030 160

23 53 124 300 850 200

27.5 71.5 172.5 360 1030 256

23 53 124 300 850 320

10 26 67 150 510 512

故障停止扭矩 Nm T2Not=2T2N

型號		PX40	PX60	PX90	PX115	PX142	型號
最大徑向力	N	293	404.7	837.4	2190	6196.6
最大軸向力	N	200	225	465	1216	4273.5
滿載效率	%	96					1
		94					2
		90					3
平均壽命	h	20000
重量	Kg	0.40	1.00	2.25	5.90	16.50	1
		0.50	1.25	2.80	7.60	20.5	2
		0.60	1.50	3.40	9.30	24.00	3

型號		PX40	PX60	PX90	PX115	PX142	速比
轉動慣量	kgcm2	0.031	0.135	0.77	2.63	12.14	3
		0.022	0.093	0.52	1.79	7.78	4
		0.019	0.078	0.45	1.53	6.07	5
		0.017	0.065	0.39	1.32	4.63	8
		-	-	-	2.62	12.37	10
		0.03	0.131	0.74	2.62	12.37	9
		0.029	0.127	0.72	2.56	12.37	12
		0.023	0.077	0.71	2.53	12.35	15
		0.022	0.088	0.5	1.75	7.47	16
		0.019	0.075	0.44	1.5	6.65	20
		0.019	0.075	0.44	1.49	5.81	25
		0.017	0.064	0.39	1.3	6.36	32
		0.016	0.064	0.39	1.63	5.28	40
		0.016	0.064	0.39	1.3	4.5	64
		0.029	0.076	0.51	2.57	7.5	60
		0.019	0.075	0.5	1.5	7.5	80
		0.019	0.075	0.44	1.49	7.4	100
		0.029	0.064	0.7	2.5	7.3	120
		0.016	0.064	0.39	1.3	6.5	160
		0.016	0.064	0.39	1.3	6.2	200
		0.016	0.064	0.39	1.3	5.7	256
		0.016	0.064	0.39	1.3	5.4	320
		0.016	0.064	0.39	1.3	5.2	512

回程間隙		arcmin(分)	PX40	PX60	PX90	PX115	PX142	級
	精密		<5	<3	<3	<3	<5	1
	標準		<10	<8	<8	<8	<10	1
	精密		<8	<5	<5	<5	<8	2
	標準		<12	<10	<10	<10	<12	2
	精密		<10	<8	<8	<8	<10	3
	標準		<15	<12	<12	<12	<15	3

		PX40	PX60	PX90	PX115	PX142
抗扭鋼性	Nm/arcmin	0.7	1.8	4.4	9.2	26.7
噪音	dB(A)	55	58	60	65	70
最大輸入速度	min-1	10000	8000	6000	6000	6000
額定輸入速度	min-1	4500	4000	4000	3500	3000

PX行星減速機外形尺寸：

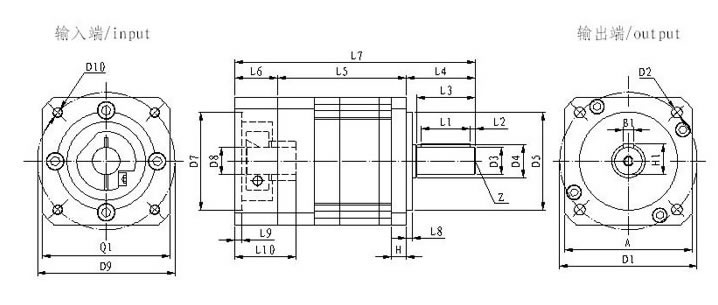

PX行星減速機外形尺寸圖

　型號　 PX40 PX60 PX90 PX1151 PX1422

　級　 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

A 安裝法蘭邊長　 45 65 85 110 142

D1 安裝孔分布圓　 50 70 100 130 165

D2 安裝螺孔 4× φ3.5 φ5.5 φ6.5 φ8.5 φ11

D3 輸出軸徑 h6 10 14 20 25 40

D4 輸出軸肩　 12 17 25 35 55

D5 定位凸臺直徑 h7 26 50 70 95 130

D7 定位圓直徑 H7 30 50 70 110 114.3

D8 電機軸徑 F7 8 14 19 22 35

D9 電機安裝孔
分布圓 46 70 90 145 200

D10 安裝螺孔　 M4×10 M5×12 M6×15 M8×20 M12×25

Q1 輸入法蘭 45 65 85 130 175

L1 鍵長　 15 25 30 40 65

L2 鍵到軸端距離　 4 2.5 3 5 7.5

L3 軸長(自定位圓) 23 30 36 50 80

L4 軸長(自端面) 29 35 40 55 87

L5 軀體長　 30 42 54 51.8 65.3 78.8 64.2 82.2 100.2 85 113 141 173.5 223 263.5

L6 法蘭厚度　 29 21.7 32.2 41 25

L7 減速機總長 88 100 112 108.5 122 135.5 136.4 154.4 172.4 181 209 237 285.5 335 375.5

L8 定位凸臺厚度　 5 3 3 4 5

L9 電機定位深度　 3 3.5 3.5 6.5 3.5

L10 電機軸長　 25 30 40 55 79

B1 鍵寬　 3 5 6 8 12

H1 鍵高　 11.2 16 22.5 28 43

Z 定位孔　 M3×9 M5×12 M6×16 M10×22 M12×25

H 定位法蘭厚度　 6 8 10 14 15

注：角標<1>在輸出轉速100rpm時，作用于輸出中心位置之容許徑向力及軸向力。
L6=適配器長度,電機不同,L10的尺寸會有所變化,.適配器將不同.
角標 2）i=10時，A=□120，L5=96，L7=191；角標3）i=10時，L5=178，L7=290。
